martes, 31 de mayo de 2011

Esquemas - Extrusoras

Fig. 2 Sección transversal de una prensa extrusora típica, con la boquilla hacia abajo
(click en la imagen para agrandarla)








Fig. 3 Extrusora, con indicación de sus elementos
(click en la imagen para agrandarla)







EXTRUSION DE MATERIALES PLASTICOS II


La extrusión es uno de los métodos más antiguos para dar forma a los materiales plásticos con perfiles relativamente sencillos.


Es un proceso por compresión en el cual se fuerza al material a fluir a través del orificio de un dado para generar un producto largo y continuo cuya forma de la sección transversal queda determinada por la forma de la boquilla.

Dentro de la conformación de polímeros, la extrusión se usa ampliamente con termoplásticos y elastómeros, pero rara vez con  termofijos, para producir masivamente artículos como tubos, ductos, láminas, películas, recubrimientos de alambres y cables eléctricos, perfiles estructurales como molduras de ventanas y puertas.

Para este tipo de productos, la extrusión se lleva a cabo con un proceso continuo; el producto se extruye y se corta inmediatamente en las longitudes deseadas.

Con la extrusión se realiza el mayor volumen de producción de polímeros, ya que no se  usa solamente para la producción de barras, tubos, láminas y películas en materiales termoplásticos, sino también para el mezclado minucioso de todas las clases de plásticos y para la producción de gránulos; una diferencia importante con las extrusoras de  metales es el uso de extrusores de tornillo.

Dos son los métodos de extrusión utilizados industrialmente: a) el moldeo por extrusión en húmedo y b) el moldeo por extrusión en seco, continuo o caliente.
La extrusión en húmedo la practican solamente un número reducido de firmas, limitado a  los compuestos de nitrocelulosa. La nitrocelulosa humedecida con alcohol se coloca en  una mezcladora de acero junto con el disolvente y un plastificante; se pueden añadir color y pigmento, mezclando el conjunto hasta obtener una masa homogénea. El material se cuela, se seca al vacío para recuperar una parte del disolvente y, finalmente se amasa en cilindros diferenciales. El material plástico se muele hasta que adquiera una consistencia semejante a la de jalea para ser moldeado por extrusión hidráulicamente, formando varillas y tubos, o también en una forma más dura que se pueda cortar en tiras para la máquina de extrusión del tipo de tornillo. En el comercio norteamericano, la máquina hidráulica se conoce con el nombre de embutidora, y el de tipo tornillo con el de “screw machine”.

El moldeo por extrusión en seco, continuo o caliente, utiliza polvos de moldeo termoplástico y máquinas de extrusión relativamente pequeñas, de un modelo usado antes para otros materiales, principalmente el caucho. Muchas de las distintas etapas de éste procedimiento están sujetas a regulación, ésta forma de extrusión no está normalizada.



EQUIPOS UTILIZADOS PARA LA EXTRUSIÓN DE PLÁSTICOS

Las extrusoras más utilizadas, según la presión necesaria para hacer pasar el plástico fundido a través de la boquilla son:

a)  Extrusoras de desplazamiento positivo:

-                Extrusoras de pistón

-                Bombas de extrusión (bombas de engranaje)


b)  Extrusoras de fricción viscosa:

-                Extrusora de tambor rotatorio

-                Extrusora de rodillos

-                Extrusora de tornillo


Características de las extrusoras.


Extrusoras de pistón.- Estas máquinas constan de un cilindro que posee elementos de  calefacción, la materia prima desciende desde una tolva al interior del cilindro donde el material es plastificado. Éste es obligado a pasar a través de una boquilla, empujándolo  con un pistón el cual es accionado por presión hidráulica o mecánica.
Las máquinas de un pistón producen piezas de longitud limitada, debido a la discontinuidad  del  proceso.  Para  fabricar  perfiles  continuos  se  utilizan  las extrusoras de varios pistones

Bombas de extrusión.- Son bombas con algunos pares de engranajes que están  acoplados y alojados en una carcasa; cuando se impulsa un engrane éste mueve el correlativo. El transporte del plástico se debe solo al empuje de los dientes sobre el  material por el lado de la carcasa. El acoplamiento entre dientes aísla el lado de descarga a presión, del lado de succión. El flujo de material es proporcional a la frecuencia de rotación de los discos dentados obteniéndose así un flujo de material esencialmente constante.

Extrusoras de tambor rotatorio.- En esta máquina el material desciende por gravedad e ingresa por el émbolo hasta la cámara, la cual está formada por el tambor rotatorio y por el bastidor fijo o cuerpo estático.
El bastidor puede calentarse o enfriarse para controlar la temperatura. En la cámara el polímero es arrastrado por el cilindro rotor que lo pone en contacto con las paredes calientes del bastidor y con el material previamente fundido, con  lo que se efectúa la plastificación.
La homogenización tiene lugar en la pequeña holgura radial entre el marco fijo y el cilindro que gira.
El plástico así fundido es separado del cilindro rotatorio mediante una pieza en forma de  cuchilla; la fundición, bajo acción de las fuerzas tangenciales se mueve hacia la boquilla y la cruza.

Extrusoras de rodillos.- Consiste en dos rodillos horizontales cuyos ejes son paralelos entre sí, dichos cilindros son calentados por fuente externa y giran en sentido opuesto.
El polímero se alimenta por la parte superior de los rodillos, y al atravesar la holgura que existe entre estos es sometido a intensos esfuerzos de cizalla, a la vez se calienta y pasa fundido a la cámara inferior venciendo la presión creada en ésta y saliendo finalmente extruído por la boquilla. La cámara inferior consiste en unas placas laterales, apretadas firmemente a la superficie inferior de los rodillos, con lo cual se confina el polímero fundido, y éste no puede salir si no es a través de la boquilla.

Extrusora de tornillo.- Estas máquinas constan de un motor y un variador de velocidad para adecuar el giro del expulsor. El expulsor comprende un tornillo que rota dentro de una camisa calentada exteriormente.
El plástico en forma de gránulos, polvo o tiras, es alimentado constantemente desde una  tolva situada sobre el cuerpo, el material pasa por un embudo al cilindro y a medida que  avanza es calentado, mezclado y comprimido; y, cuando ha conseguido una consistencia moldeable, pasa a través de las boquillas u orificio formador.
La posición del cilindro y del tornillo es independiente en el proceso de extrusión. Por ello se utilizan las extrusoras verticales cuando se tienen espacios reducidos o cuando se requieren acoplar varias máquinas para elaborar productos constituidos por varios componentes.
Cuando se requiere una gran producción se utilizan extrusoras de varios husillos. La disposición y el número de dichos husillos es variada. En la mayoría de los casos los tornillos se encuentran mutuamente engranados, entrando las espiras de uno en el canal  del otro, con lo que se logra el movimiento obligado del material y la autolimpieza de los husillos.


DEFECTOS GENERADOS EN EL PROCESO DE EXTRUSIÓN

Los productos de extrusión pueden sufrir numerosos defectos. Uno de los peores es la fractura de fusión, en la cual los esfuerzos que actúan sobre la fusión inmediatamente antes y durante el flujo, a través del dado, son tan altos que causan rupturas que originan una superficie altamente irregular.

Como se indica en la figura siguiente, la fractura de fusión puede ser causada por una aguda reducción en la entrada del dado que causan un flujo turbulento y rompe la fusión. Esto contrasta con el flujo laminar uniforme en el dado gradualmente convergente.

Fractura de la fusión, causada por flujo turbulento en la fusión a través de
una aguda reducción a la entrada del dado

Un defecto muy común en extrusión es la piel de tiburón, en la cual la superficie del  producto se arruga al salir del dado. Conforme la fusión atraviesa la abertura del dado, la fricción con la pared produce un perfil diferencial de velocidades a través de la sección transversal, lo que se puede observar en la figura siguiente. Esto ocasiona esfuerzos tensiles en la superficie del material que se estira para igualar el movimiento más rápido del núcleo central. Estos esfuerzos causan rupturas menores que arrugan la superficie.
Si el gradiente de velocidad se vuelve más grande, se forman marcas prominentes en la superficie que dan la apariencia de un tallo de bambú, que es el nombre como se conoce a este defecto más severo.


Perfil de velocidades de la fusión al fluir a través de la abertura del dado, el
cual puede conducir el defecto llamado piel de tiburón



 Formación del tallo de bambú



Contracción del material

Las irregularidades en la pared de la máquina extrusora pueden crear tensiones en la pieza moldeada. Las zonas gruesas tardan más en enfriarse que las delgadas y pueden causar rechupados, así como contracción diferencial en los plásticos cristalinos. Por regla general los plásticos cristalinos moldeados por inyección tienen una alta contracción, mientras que los amorfos se contraen menos.
Se debe ejercer una presión para introducir el material por las zonas más estrechas, hecho al que se suma el problema de la contracción del material. Los polietilenos, los poliacetales,  las  poliamidas,  los  polipropilenos  y  algunos polivinilos  se  contraen  de  0.50  a  0.76  mm  tras  el  moldeo.  Los  moldes  para éstos plásticos cristalinos y éstos amorfos  deben  dar  cabida  a la contracción del material.



MÁQUINA EXTRUSORA DE TORNILLO SIMPLE

Características principales

El polímero se alimenta en forma de gránulos, escamas o polvo. El material se calienta a medida que avanza a lo largo del tornillo y se transforma en un fluido muy viscoso hacia la parte media del tornillo.

El movimiento del tornillo genera sobre el fluido la presión necesaria para hacerle salir por la boquilla, en donde toma la forma deseada. Al salir de la boquilla el perfil extruido es enfriado, cortado o enrollado y almacenado.

A los extrusores alimentados con polímeros sólidos se los llama “extrusores plastificadores”, los cuales realizan las tres operaciones siguientes: transporte de sólidos, fusión o plastificación del polímero y, finalmente, el bombeo o dosificación del polímero fundido.

En extrusores de husillo simple, el polímero atraviesa 3 estados físicos: sólido, mezcla  de  material sólido con masa caliente y en el extremo del cabezal se transforma en material fundido.



Para que la zona de bombeo se llene totalmente con la fundición el volumen de la zona de transporte de sólidos debe ser mayor que el de la zona de bombeo. Este  requisito se dicta por la diferencia entre el peso del material a granel (densidad esponjada) y el peso específico (densidad verdadera) de la fundición.
Para variar el volumen del canal se pueden tener 3 formas básicas del tornillo extrusor2:

 Delmonte,  J.  Moldeo  de  Plásticos,  2da  edición,  Barcelona,  Editorial  Jo Montesó,  1987,

449p.

a) Tornillo de diámetro constante, pero con paso variable entre anillos.

b) Tornillo con diámetro variable, estrechándose hacia la salida.

c) Tornillo con espacios uniformes entre anillos y diámetros gradualmente descendentes (tornillo cónico).


La relación entre el volumen del canal en el largo de la primera espira en la zona de carga y el valor al final de la zona dosificadora se llama coeficiente de compresión (i).


TRANSPORTE DE SÓLIDOS

El transporte de sólidos tiene lugar en la primera zona del tornillo extrusor plastificador. Debajo de la tolva de alimentación el tornillo actúa como un elemento transportador en donde las partículas sólidas del polímero por acción de la pared conductora del roscado se trasladan a cierta distancia conservando su forma en el sector dado, las partículas individuales, idealmente siguen trayectorias rectas y paralelas al eje de tornillo.


ZONA DE PLASTIFICACIÓN

Es una zona en la cual coexisten polímero sólido y polímero fundido. La fusión del  polímero es gradual. Los gránulos sólidos alimentados por la tolva se mueven hacia la boquilla atravesando primero la zona de transporte.
En cierto punto de ésta zona, los gránulos sólidos del polímero tocan la superficie  caliente del cilindro, funden y forman una película de polímero fundido sobre la superficie del cilindro (fig. 1); durante ésta etapa del proceso la transferencia de calor es lenta, ya que la masa sólida porosa situada debajo de la película fundida ofrece un pobre paso para el flujo de calor.

Fig. 1 Mecanismo de fusión en el canal del tornillo

Donde:
x: ancho de la capa sólida
w: ancho del canal
h: altura del filete
d: holgura radial


La superficie del cilindro se mueve respecto al tornillo (y respecto a la capa sólida) con lo que se crea un gradiente de velocidad en la película fundida situada entre la capa sólida y la superficie del cilindro. Así el polímero fundido en la película comienza a fluir hacia el filete que avanza y cuando lo encuentre, éste barre el fundido y lo separa del cilindro. (fig. 1 b).

El polímero fundido se acumula en un pozo situado en la parte posterior del canal delante del filete que avanza. A medida que la capa sólida se desliza por el canal se va acumulando más material fundido en dicho pozo, el tamaño de éste aumenta, mientras que el ancho de la capa sólida va disminuyendo (fig.1 c)

Las partículas sin fundir son arrastradas por este flujo, se encuentran rodeadas de material fundido y caliente y funden con mayor rapidez. La transmisión de calor entre cilindro y fundido es buena debido al movimiento del fluido; una vez que se ha alcanzado éste estado, la fusión tiene lugar rápidamente.

La existencia de la capa sólida en forma de larga pieza helicoidal explica también la eliminación del aire atrapado entre las partículas. A medida que la capa sólida funde gradualmente en la interfase hay tiempo suficiente para que el aire atrapado entre las partículas escape hacia el exterior vía la tolva de alimentación del extrusor y el desgasificador.


ZONA DE BOMBEO

Conocida también como “zona de dosificación” es la zona en la cual, al flujo de material fundido se le pueden aplicar las leyes hidrodinámicas para líquidos viscosos.

El estudio se simplifica considerando tres tipos de flujos, estos son: el directo y el  inverso o de retroceso a lo largo del canal helicoidal del husillo, y el correspondiente a las fugas de la masa que tienen lugar a través del ajuste entre las crestas de los filetes del husillo y la superficie interior del cilindro.

El flujo directo o flujo de fricción, es debido al rozamiento del material con el tornillo y con las paredes del cilindro. Este material está sometido a deformaciones por cizallamiento que las paredes del  canal helicoidal transforman en movimiento de avance hacia la boquilla.

El caudal volumétrico del flujo directo viene determinado fundamentalmente por la profundidad y anchura del canal, diámetro del husillo y su velocidad de giro.

El flujo de retroceso, opuesto al anterior, es debido a la presión originada en la cabeza de la máquina extrusora, esta presión es generada por la presencia de una restricción, tal como la boquilla y los platos rompedores. Este flujo depende de la profundidad del canal helicoidal, del diámetro del tornillo, de la longitud  del  tornillo  de extrusión, de la presión ejercida por la masa fundida sobre la cabeza extrusionadora y de la viscosidad del polímero.

El flujo de pérdidas, también opuesto al flujo de fricción, es creado por el gradiente de presión a lo largo del tornillo. El flujo total está dado la suma algebraica de los tres flujos anteriores:

QTOTAL   = QFRICCIÓN   - QRETROCESO  - QPÉRDIDAS


Si solamente existiera el flujo de fricción debido a que el material fundido en los canales del tornillo se adhiere a las paredes internas del cilindro y al propio tornillo en rotación, el perfil de velocidades sería aproximadamente lineal:
Flujo de fricción


El flujo de retroceso se origina por el gradiente de presión a lo largo del cilindro, este tiende a hacer fluir el material hacia atrás a lo largo del canal del tornillo.
El perfil de velocidades debido a este gradiente de presión se muestra en la figura siguiente, donde se observa que se opone al flujo de fricción.

Flujo de retroceso

El flujo de pérdidas lo despreciamos por ser mucho menor a los anteriores. Sumando algebraicamente los dos perfiles anteriores, obtenemos el flujo total del material a lo largo del tornillo:
Flujo total

Componentes

En las figuras 2 y 3 se muestran prensas extrusoras de tornillo simple típicas. A pesar de que con la instrumentación informatizada se ha perfeccionado el control del proceso, el diseño básico de las extrusoras de un solo tornillo no ha cambiado durante décadas. La medida de referencia de una máquina extrusora es el diámetro del tornillo, que en las máquinas pequeñas es de 19 mm y en las grandes de 300 mm. Las máquinas corrientes tienen un tamaño de 64 a 76 mm.



Además de por el diámetro del tornillo, las máquinas extrusoras se valoran en el mercado por la cantidad de material que pueden plastificar por minuto o por hora.
La capacidad de extrusión en el caso del polietileno de baja densidad puede oscilar entre menos de 2 kg y más de 5000 kg por hora.

Los tornillos se caracterizan por su relación L/D, de manera que una proporción 20:1 significa un diámetro de 50 mm y 1000 mm de longitud. Los tornillos cortos


que tienen, por ejemplo, una relación L/D de 16:1, suelen ser apropiados para extruir perfiles; en cambio, los largos, de hasta 40:1, mezclan mejor los materiales. En la figura siguiente se muestran algunos diseños de tornillos.

 Fig. 4 Tornillos de extrusora típicos



La profundidad de canal del tornillo es muy pronunciada en la zona de alimentación para permitir su paso entre las granzas o pelets y otras formas de material y disminuye según se acerca a la zona de transición. De esta forma la reducción continúa, gracias a lo cual se favorece la expulsión del aire y la compactación del material (Fig. 4 a). En la zona de dosificación, el dibujo en espiral superficial permite que se complete el fundido de los plásticos. En el extremo del tambor, una  placa rompedora actúa como sello mecánico entre el tambor y la boquilla. Al mismo tiempo, la placa rompedora mantiene el paquete de filtros en la posición correcta.  Varios tamices juntos se denominan paquete de filtro y sirven para eliminar trozos de material extraño. Cuando se obturan los filtros, aumenta la contrapresión.

La mayoría de las extrusoras están equipadas con un intercambiador de filtros.
El más típico consiste en una placa que se desplaza de un lado a otro. Al colocar un paquete de filtros en posición quedan expuestos los tamices contaminados.
Entonces, se retiran los tamices sucios y se instalan otros nuevos, de manera que el intercambiador queda preparado. Algunas máquinas están equipadas con una cinta continua de filtro (a veces giratoria) que se puede controlar automáticamente para mantener una presión de cabezal constante con independencia de los distintos niveles de contaminación del polímero y otras condiciones de la velocidad de flujo. Hoy por hoy, existen sistemas de filtros auto-limpiantes, que permiten un proceso continuo sin cambio de filtros o una mayor duración de los mismos.

Después de pasar por la placa rompedora y los filtros, el plástico fundido entra en la boquilla que es realmente la que conforma el plástico derretido a medida que va saliendo de la extrusora. La boquilla más simple es la que consiste en un solo ramal, por donde se extruye un hilo algo más grande que el diámetro de la boquilla.  Las que constan de varios ramales crean varios hilos simultáneamente.

Pueden estar hechas de acero suave, aunque para series largas conviene que sean de acero de cromo-molibdeno. Con los materiales corrosivos se utilizan aleaciones inoxidables.

Se emplean radiadores eléctricos alrededor del cilindro para favorecer el fundido del plástico. Una vez que la extrusora haya combinado, mezclado y forzado el material por la boquilla, el calor de rozamiento producido por la acción del tornillo será suficiente para plastificar parcialmente el material. Se utilizan calefactores externos para mantener fija la temperatura una vez iniciado el proceso.

De acuerdo a las zonas por las que atraviesa el material, se tienen los siguientes componentes:

 Componentes principales de una extrusora



Zonas por las que atraviesa el material

Tolva (hopper). Puede disponer de sistema de calefacción y/o secado para materiales higroscópicos.

1. Zona de alimentación (feed zone): husillo cilíndrico. Se produce el transporte del material y se precalienta por el rozamiento entre granos.

2. Zona de compresión o plastificación (compression zone): husillo troncocónico. La altura de los filetes del husillo se reduce progresivamente para compactar el material y expulsar el aire atrapado hacia la zona de alimentación.


3. Zona de dosificación o bombeo (metering zone): husillo cilíndrico.


-Plato rompedor (breaker plate): placas perforadas + tamices metálicos.


-Boquilla o hilera (die): contiene torpedo para perfiles huecos.

lunes, 30 de mayo de 2011

PROCESO DE RECICLAJE DEL PET

Existen varios factores implicados en la elaboración y usos del PET que hacen que se considere como material no beneficioso para el medio ambiente. Los grandes  volúmenes de producción actual de este material utilizan cantidades considerables de petróleo, una fuente valiosa y no renovable. Y el PET termina en artículos que finalmente necesitan una eliminación adecuada. De los más de 4 billones de libras  producidas en 1998, sólo 745 millones de libras fueron recicladas1.
1  PET Facts, National Association for PET Container Resources. www.napcor.com/toolbox/funfacts.html, accessed July 2000. (1 Libra = 04536 Kg)

El 81% restante, unos 3.25 billones de libras fueron llevadas a vertedero o incineradas. Parte de este bajo porcentaje de reciclado es consecuencia de la pérdida de programas de reciclado en muchas áreas. Sin embargo, uno de los principales inconvenientes es el hecho de que bajo las tecnologías de reciclado existentes, conocidas como reciclado mecánico, la mayoría de estas 3.25 billones de libras no pueden reciclarse debido a que contienen cantidades significativas de impurezas como tintes y metales que interfieren con el procesado. Por lo tanto, este reciclado se facilita con el empleo de envases de PET transparente, ya que sin pigmentos tiene mayor valor y mayor variedad de usos en el mercado, evitando los envases multicapa, así como los recubrimientos de otros materiales, que reducen la reciclabilidad del PET, aumentando el empleo de tapones de polipropileno o polietileno de alta densidad y evitando los de aluminio o PVC que pueden contaminar grandes cantidades de PET, así como la inclusión de etiquetas fácilmente desprendibles en el proceso de lavado, evitando sistemas de impresión serigráfica que provocan que el PET reciclado y granulado tenga color, disminuyendo sus posibilidades de uso, mercados y precio, así como las etiquetas metalizadas o con pigmentos de metales pesados que contaminan el producto final.

El reciclado es el reproceso de los materiales, en este caso del PET, para acondicionarlos con el propósito de integrarlos nuevamente a un ciclo productivo como materia prima.

Con las tecnologías convencionales no es posible utilizar el PET para fabricar otra vez botellas de bebidas, debido a razones de higiene. Sin embargo, en los EE.UU. se ha desarrollado una nueva tecnología que permite despolimerizar el PET en sus dos componentes, el etilenglicol y el ácido tereftálico, y después repolimerizarlo   como resina virgen para la producción de embalajes de alimento.

La secuencia del reciclado de envases PET consiste por lo general que, para recuperar el depósito de las botellas de refresco de PET, los consumidores las devuelven a los establecimientos, que clasifican los recipientes según el fabricante.  Los conductores de los camiones de distribución de bebidas frecuentemente tienen  que recoger grandes bolsas de plástico llenas de botellas de plástico vacías. Llevan las botellas a una instalación de tratamiento, en la que se clasifican los recipientes. Para reducir costes de envío, se utiliza un equipo de densificación para prensar  botellas en balas que se venden después a compañías de reciclaje. Los encargados desembalan los recipientes, los trocean en copos, los limpian, los lavan, los secan y en algunos casos, vuelven a tratar los materiales.

La tarea de encontrar un uso para el PET reciclado no siempre ha sido sencilla. Por  ejemplo, la estadounidense Food and Drug Administration (FDA) no permitió   durante años el uso de materiales reciclados en aplicaciones destinadas al contacto con alimentos. Por consiguiente, había que utilizar el PET en aplicaciones  que no implicaran tal contacto. Uno de los usos más importantes del PET reciclado fue la fibra. Así, 35 botellas de refresco proporcionan el material suficiente para el relleno de fibra utilizado en un saco de dormir. Otros productos son los tejidos de poliéster para las camisetas y las sábanas.


SISTEMAS DE RECICLADO

Hay tres maneras de aprovechar los envases de PET una vez que terminó su vida útil: someterlos a un reciclado mecánico, a un reciclado químico, o a un reciclado energético empleándolos como fuente de energía. El ciclo de vida se muestra en este diagrama:



 Ciclo de vida de los envases PET


Con el fin de maximizar la utilidad que producen los plásticos, se han desarrollado  técnicas que los separan según sus tipos. Estas técnicas se agrupan en las siguientes categorías:

-Macroselección de componentes:

Es aquella labor primaria que permite seleccionar y agrupar manual o automáticamente los artículos desechados de acuerdo con su naturaleza y destino.   Un ejemplo de lo afirmado es la separación de las botellas PET que se utilizan en  los refrescos de las PE-HD que se emplean en el envasado de leche.
La selección de los polímeros con fines de reutilizarlos se realiza, en parte, empleando la codificación y recomendaciones dadas por la Sociedad de la Industria del Plástico (SPI), que clasifica a los polímeros en siete categorías
La identificación y agrupación de los polímeros mencionados se efectúa identificando al código que se encuentra moldeado o impreso, en el producto  respectivo, dentro de un triángulo visible asimismo moldeado o impreso tal como se aprecia en los envases plásticos de gaseosas y en los envases Tetrapak.

-Microselección de componentes:
La microselección anotada implica separar los polímeros en función de sus tipos, después de haber sido cortados y triturados en pequeños trozos. Actualmente la microseparación comercial se aplica a las botellas PET de refrescos ya que es posible triturar la botella y separar los trozos de PET y de PE-HD y PP para  obtener  un  producto  de  alta  calidad.     Este  procedimiento implica utilizar una tecnología de flotación extraída de la industria minera en la que los materiales se separan por flotación aprovechando las diferencias de densidad. La tecnología de hidrociclones, empleando la fuerza centrífuga para acelerar la separación  gravitacional, puede aplicarse con bastante eficacia para separar polímeros en base a su densidad dentro de un medio acuoso.
Otra tecnología que presenta algún potencial para separar materiales a nivel micro es la trituración criogénica en la que polímeros se fracturan de forma distinta a temperaturas diferentes mediante su inmersión en nitrógeno líquido. Se puede  provocar la fractura de los polímeros disímiles, y mediante ello, se posibilita la separación de materiales genéricos partiendo de una mezcla.


-Selección molecular:

Este método de reciclaje consiste en separar los polímeros, por ejemplo algunos embalajes modernos que tienen uno o más de ellos, mediante sus disoluciones en una solución. El procedimiento se basa en la temperatura de disolución que tiene cada polímero que al final permite recuperarlos en capas.
Otro tipo de separación molecular consiste en despolimerizar el polímero en su  monómero original.            Algunos ésteres polímeros, como por ejemplo el tereftalato de polietileno (PET) y los metil – metacrilatos, se prestan a esta aproximación.


Reciclado mecánico

Es el proceso de reciclado más utilizado, el cual consiste en varias etapas de separación, limpieza y molido como se muestra a continuación:

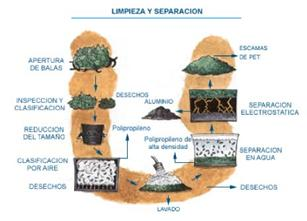

Limpieza y separación de plásticos

Proceso de reciclado mecánico avanzado




Los plásticos escogidos y gruesamente limpiados (etiquetas, papeles, residuos de material biodegradable) pasan por un molino o una trituradora. Este proceso se puede realizar en diferentes órdenes de sucesión, dependiendo del grado de contaminación de los plásticos y de la calidad del producto reciclado. La preparación final del producto empieza con el lavado y la separación de sustancias  contaminantes, proceso que se puede repetir si es necesario. Después el material pasa por una centrifuga y secadora y se almacena en un silo  intermedio. En el  caso ideal, este silo sirve también para homogeneizar más el material, al fin de obtener una calidad constante.

El producto triturado, limpio, seco y homogéneo se alimenta a una extrusora, y, tras el proceso de granceado, se obtiene la granza lista para ser procesada por diferentes  técnicas.  La  granza  de  plásticos  reciclados  se  puede  utilizar  de diferentes maneras, según los requerimientos para el producto final:


-Procesado del producto reciclado directamente, con la formulación que sea adecuada  a  su  aplicación  concreta. En este caso, las piezas obtenidas tienen en  general propiedades menores a las fabricadas con polímero virgen, lo que es suficiente para la utilidad deseada.

-Mezcla de granza reciclada con polímero virgen para alcanzar las prestaciones requeridas. El ejemplo típico es la adición de polímero virgen a la mezcla de termoplásticos.

-Coextrusión del producto reciclado. Un ejemplo de esta técnica es la fabricación de  recipientes para detergentes, en la que la capa intermedia puede ser de polímero reciclado y la interior (contacto con el producto) y la exterior son de polímero virgen.


Propiedades del PET reciclado mecánicamente

Las diferencias en las propiedades del PET reciclado mecánicamente comparadas con las del PET virgen pueden ser atribuidas principalmente a la historia térmica adicional experimentada por el material reciclado, la cual da como resultado un decremento en el peso molecular, junto con un incremento en el ácido carboxílico, color y nivel de acetaldehído.

Estudios han demostrado que el RPET (PET  reciclado) posee un módulo de Young menor, mayor elongación a la rotura y mayor resistencia al impacto que el PET virgen.  Así, el RPET es más dúctil mientras el PET virgen es más frágil; este es un resultado de las diferencias en la cristalinidad entre los materiales.



Características del PET y RPET

Propiedad
PET virgen
RPET

Módulo de Young [MPa]

1890

1630

Resistencia a la rotura [MPa]

47

24

Elongación a la rotura [%]

3,2

110

Resistencia al impacto [J m-1]

12

20

IV (dl g-1)

0.72 – 0.84

0.46 – 0.76

Temperatura de fusión (ºC)

244 - 254

247 - 253

Peso molecular (g mol-1)

81600

58400
Fuente: Polymer Recycling, Recycling of PET.





Reciclado químico
Para el reciclado químico, se han desarrollado distintos procesos. Dos de ellos, la metanólisis y la glicólisis, se llevan a cabo a escala industrial. El PET se deshace o despolimeriza: se separan las moléculas que lo componen y estas se emplean para fabricar otra vez PET. Dependiendo de su pureza, este material puede usarse, incluso, para el envasado de alimentos.


Reciclado químico de envases PET

Dentro del reciclado químico los principales procesos son:

Pirólisis: Es el craqueo de las moléculas por calentamiento en el vacío. Este proceso genera hidrocarburos líquidos o sólidos que pueden ser luego procesados en refinerías. En el caso del PET, su pirólisis genera carbon activado.
Hidrogenación: En este caso los plásticos son tratados con hidrógeno y calor. Las  cadenas poliméricas son rotas y convertidas en un petróleo sintético que puede ser utilizado en refinerías y plantas químicas.
Gasificación: Los plásticos son calentados con aire o con oxígeno. Así se obtienen   los siguientes gases de síntesis: monóxido de carbono e hidrógeno, que pueden  ser utilizados para la producción de metanol o amoníaco o incluso como agentes para la producción de acero en hornos de venteo.
Chemolysis: Este proceso se aplica a poliésteres, poliuretanos, poliacetales y poliamidas. Requiere altas cantidades separadas por tipo de resinas. Consiste en la aplicación de procesos solvolíticos como hidrólisis, glicólisis o alcohólisis para reciclarlos y transformarlos nuevamente en sus monómeros básicos para la repolimerización en nuevos plásticos.
Metanólisis: Es un avanzado proceso de reciclado que consiste en la aplicación de metanol en el PET. Este poliéster (el PET), es descompuesto en sus moléculas básicas, incluido el dimetiltereftalato y el etilenglicol, los cuales pueden ser luego repolimerizados para producir resina virgen. Varios productores de  polietilen tereftalato están intentando de desarrollar este proceso para utilizarlo en las botellas de bebidas carbonatadas. Las experiencias llevadas a cabo por   empresas como Hoechst-Celanese, DuPont e Eastman han demostrado que los monómeros  resultantes del reciclado químico son lo suficientemente puros para ser  reutilizados  en la fabricación de nuevas botellas de PET.

Reciclado energético
En cuanto al uso del PET como combustible alterno, los envases pueden emplearse para generar energía ya que este material tiene un poder calorífico de 6.3 Kcal/Kg, y puede realizar una combustión eficiente. Esto es posible ya que  durante su fabricación no se emplean  aditivos ni modificadores, lo cual permite que las emisiones de la combustión no sean tóxicas, obteniéndose tan sólo bióxido de carbono y vapor de agua.


Recomendaciones para el reciclado del PET

1.  La tapa, el arillo de seguridad y su empaque (liner o sello):


Se recomienda que el arillo de seguridad se desprenda del cuello del envase y el empaque de la tapa (liner) se quede en la tapa a la hora de abrir el envase.

 También se recomienda que la tapa, el arillo de seguridad y el liner sean de:

-         Polipropileno (PP)

-         Polietileno de alta densidad (PE-HD)



Estos materiales son preferibles al aluminio y a otros materiales. El PVC no es recomendable porque una pequeña cantidad de PVC puede contaminar grandes  cantidades de PET dispuesto para su reciclado por su diferente temperatura de fusión o ablandamiento. El PVC y el PET no pueden ser separados por  microselección (por flotación) puesto que ambos plásticos poseen una densidad superior al agua


2.  Las etiquetas:

Es preferible usar etiquetas de alguno de los siguientes materiales:

-         Polipropileno (PP)

-         Polietileno orientado (OPP)

-         Polietileno de alta, media o baja densidad (PE-HD, PE-MD, PE-LD)

-         Papel (aunque el papel en ocasiones dificulta la separación por flotación)



Las etiquetas metalizadas dificultan el reciclado de cualquier plástico, pues al contener metales lo contaminan. Las etiquetas deben poder desprenderse en el proceso de lavado del reciclador, por lo que es importante seleccionar un adhesivo conveniente y evaluar las etiquetas termoajustables o a presión. Los sistemas de impresión serigráfica provocan que el PET reciclado y granulado tenga color,  disminuyendo sus posibilidades de uso, mercados y precio. Se recomienda evitar pigmentos de metales pesados.


3.  El color:

La botella de PET transparente sin pigmentos tiene mejor valor y mayor variedad   de usos; sin embargo, con una separación adecuada, el PET pigmentado tendrá ciertos usos.


4.  Las multicapas o recubrimientos:

Las capas que no son de PET en los envases multicapa, así como los recubrimientos de otros materiales, reducen la reciclabilidad del PET. Es necesario separar esta clase de envases de los de PET simple.


5.  Las bandas de seguridad:

Estos son generalmente incluidos en el diseño del producto envasado en PET, cuando se consideran necesarios, pero contaminan el PET para reciclar si no son  removidos del envase desde la selección y separación del mismo. Se recomienda NO USAR PVC para fabricar estos elementos.


6.  El diseño:

Actualmente, los diseñadores tienen la oportunidad y la responsabilidad de entender el ciclo de vida y el impacto de los productos de PET. Por ello, la base de un buen diseño de envases es que sea lo más adecuado para su propósito, integrando lo más conveniente para el consumidor y asegurando una segunda vida útil.

APLICACIONES DEL RPET (PET RECICLADO)

Los mercados para el PET reciclado pueden dividirse en dos áreas principales:

(i) materiales con un peso molecular relativamente alto (IV>0.65); y (ii) materiales con un peso molecular menor (IV<0.6).

Uno de los factores que más está contribuyendo al desarrollo del reciclado del PET es la variedad de aplicaciones existentes, lo que determina que exista una importante  demanda de este producto. Entre las más relevantes está la fibra textil, las láminas para fabricación de blísters y cajas, los flejes para productos voluminosos, los envases para productos no alimentarios, los envases multicapa para alimentos y los envases para alimentos.


ALFOMBRAS

Las botellas de PET para reciclar son usadas frecuentemente en la producción de  nuevas alfombras de PET. Las industrias Image (Summerville, GA, USA) usan aproximadamente 60000 toneladas de PET reciclado por año en éste tipo de aplicaciones.

El PET reciclado es mezclado en una relación 1:8 con LDPE reciclado y extruído en cintas monoaxiales que luego son divididas en tiras que pueden ser tejidas para nuevas aplicaciones en alfombras.


STRAPPING

Strapping en inglés, es una cinta de gran tenacidad la cual puede ser producida de PET con una gran viscosidad intrínseca (>0.80) y mínima en contaminación. Compite con el acero y el polipropileno. Éste tipo de aplicación puede aceptar botellas de PET verdes o de color.


LÁMINAS

El PET reciclado de botellas de bebidas ha demostrado ser muy apropiado para bandejas de embalaje termo formado con buen brillo, esfuerzo de impacto y  esfuerzo de tensión. Las cintas de embalaje para cámaras Polaroid están siendo  producidas de láminas de PET. Las láminas de PET son un tipo de mercado en  crecimiento, especialmente en Estados Unidos. Las industrias Wellman no tienen  objeción alguna por parte de la FDA para usar PET en recipientes en contacto con  alimentos, por ser 100% reciclado. Éste tipo de láminas de PET termo formado  además pueden ser usadas en fundas de detergente.


ROLLOS

Los rollos de PET que contienen PET reciclado están disponibles bajo la marca registrada ECOTM (ICI Films, Wilmington, USA). La cinta ECO 813G tiene un contenido de 25% de material reciclado y ha recibido la autorización de la FDA para aplicaciones en contacto con alimentos.


ROLLOS MULTICAPAS – COEXTRUSIÓN

Éste tipo de aplicación para envases termo formados para alimentos, constan de una capa interna de PET reciclado y dos capas externas de PET virgen, se producen en Norte América y Europa.


ENVASES QUE NO SON PARA ALIMENTOS

Las botellas de PET para su aplicación post consumo, dependen de su calidad o   si pueden ser mezcladas con resina virgen. Éstas son usadas para detergente o productos del hogar, estas botellas son de varios colores. Desde que el PET es competencia del PVC y HDPE en éste tipo de aplicaciones el mercado de precios es muy sensible.


MOLDEO A INYECCIÓN

El PET reciclado no reforzado no tiene gran demanda como las resinas de moldeo  a inyección porque es lento en la cristalización y es propenso a ser frágil. Se ha visto que mezclando PET reciclado con un elemento modificador como el etilen-etil,  incrementa significativamente la resistencia del moldeo a inyección. En general el moldeo a inyección mezclado con resinas contribuye a un incremente en la resistencia del PET.

MOLDEO GRANDE

El RPET puede ser usado para producir moldes a inyección plásticos. Desde que el PET tiene una gran módulo de flexión incluso más que la poliolefinas, la altura de los moldes se pueden incrementar comparado con los moldes PE.

RESINAS DE INGENIERÍA

El RPET puede ser modernizado con elementos como la fibra de vidrio, y moldeado a inyección para producir partes para automóviles, cosas del hogar y aplicaciones computacionales como ventiladores, electrodomésticos y muebles.
Los polímeros ingenieriles pueden ser producidos también de mezclas de RPET  con policarbonato (reciclado de botellas de agua). Estas mezclas combinan la ductilidad y la resistencia del policarbonato con la resistencia del PET para dar como resultado un material con mejores propiedades.


APLICACIONES DE FIBRA

La industria de fibra de PET comprende cuatro áreas de mayor aplicación:

staple fibre, filament, non-wovens y fibre-fill.


Staple fibre

El término Staple describe fibras de 5 – 150 mm de longitud y de 1 – 200 denier*.   Tradicionalmente, el PET reciclado ha sido usado para la producción de fibras de 6 denier de espesor en adelante, las cuales generalmente no son teñidas. Mientras los mercados de fibras mayores a 6 denier son significantes, el mercado mas extenso para las fibras de PET está entre el rango de 1.5 – 3 denier, el cual es usado en aplicaciones de ropa. En 1993, nuevas tecnologías de procesamiento permitieron que el PET reciclado sea usado en la producción de fibras mucho más finas (aproximadamente 3 denier). Esta fibra basada en PET reciclado ha sido comercializada bajo la marca de EcospunTM  por Wellman (Spijk, Holanda). Estas fibras requieren alta calidad de las escamas de PET post-consumo con una consistente viscosidad intrínseca de alrededor de 0.70. Un mercado potencialmente extenso para esta categoría de PET reciclado son las fibras de unión (fibras de diferentes componentes).
* Denier: masa en gramos de 9000 m de fibra sintética en forma de un único filamento continuo.

Filament

Este tipo de fibra difiere de la “staple fibre” en que es vendida como una fibra continua enrollada sobre bobinas lo cual  implica un precio más  alto. El PET reciclado no está siendo usado significativamente para la producción de fibra filament puesto que los restos de contaminantes pueden causar la rotura de la fibra.  La filtración en la fusión del PET es necesaria para asegurar alta calidad de la resina.


Non-wovens

Los tejidos non-woven pueden ser usados como filtros, absorbentes, equipo de campamento, etc. Este tipo de fibra en producida a través de un proceso especial:   los trozos de botellas PET previamente limpiados son primero secados,  cristalizados y alimentados dentro de una extrusora. El  material fundido es  filtrado  y centrifugado. Los filamentos agrupados son modelados mediante chorros aerodinámicos. Para la formación de las redes los filamentos agrupados son  extendidos y distribuidos sobre una banda transportadora la cual posee un fuerte vacío aplicado desde abajo lo que da como resultado un rápido enfriamiento por aire. Finalmente el material obtenido es comprimido, arrastrado continuamente, perforado y enrollado.

Fibre-fill

Fibre-fill es usado como un material de relleno o aislante en chaquetas impermeables,  bolsas  de  dormir,  almohadas  y  cubra  camas. Esta aplicación puede aceptar escamas de PET coloreado y requiere PET con una viscosidad intrínseca en un rango de 0.58 – 0.65 dl g-1.


APLICACIONES DE CONTACTO CON ALIMENTOS PARA PET RECICLADO
Ha existido un gran esfuerzo para obtener la aprobación del contacto con alimentos para el PET reciclado. Esto es porque, diferente del PE-HD, existen menos aplicaciones de “no contacto con alimentos” para las botellas de PET.
En agosto de 1994, se adoptó una importante medida. La Food and Drug Administration aprobó el uso de RPET al 100% para envases en contacto con alimentos. Se trataba de  la primera vez que la FDA aprobaba envases para bebidas y alimentos de un 100% de material reciclado. Esto significa que las botellas de PET para refrescos se podían  reprocesar para obtener botes nuevos para comida.

Para conseguir ésta aprobación, una instalación de reciclado de Michigan tuvo que desarrollar nuevos métodos para limpiar a fondo el material de reciclaje. El nuevo tratamiento se caracteriza por lavado de alta intensidad, temperaturas de aproximadamente 260 ºC y otras técnicas de limpiado. Se desconoce aún si los materiales de contenedores urbanos quedarán bastante limpios como para ser viables económicamente por ésta misma vía.

Actualmente existen varios procesos que permiten utilizar el PET reciclado en este tipo de aplicaciones, entre los más importantes se tiene:


-Proceso multicapa: el proceso multicapa incorpora una capa de RPET entre dos capas de resina virgen. La base de este proceso es la producción de una multicapa preformada mediante un método de coinyección a través de boquillas concéntricas con inyección simultánea y secuencial.

-Proceso de lavado SuperCycleTM (Johnson Controls, USA): este proceso involucra  un lavado de alta intensidad a elevadas temperaturas para producir resina que sea apropiada para aplicaciones de contacto con alimentos. Este tipo de proceso es menos costoso y requiere considerablemente un menor capital de inversión que el proceso multicapa.
